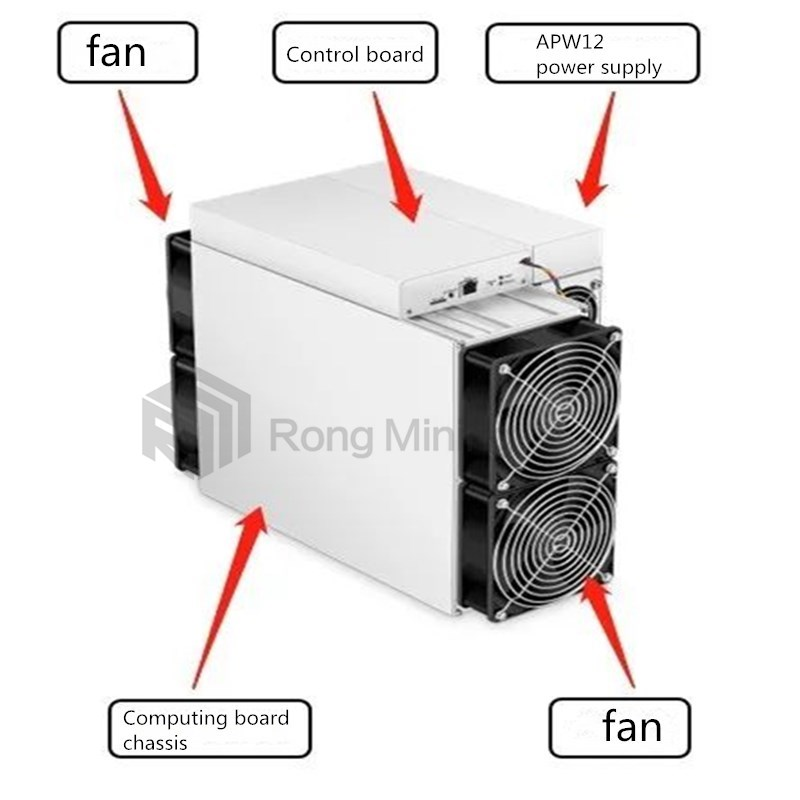

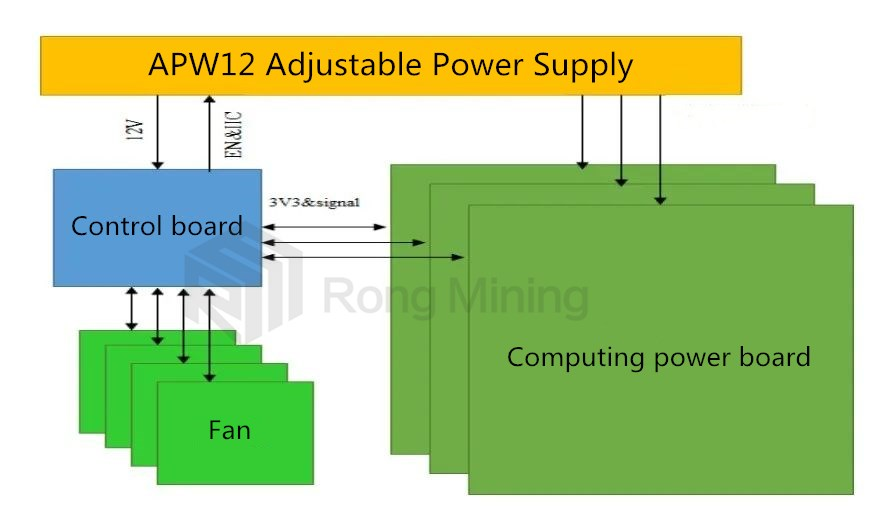

Witam wszystkich!  Jestem inżynierem Wang z RongMiner.  Po pierwsze, pozwól, że przedstawię ogólną architekturę Antminer S19 Pro.  S19 Pro składa się głównie z 3 płyt komputerowych, 1 płyty sterowania, zasilacza APW12 i 4 wentylatorów chłodzących, jak pokazano na poniższym rysunku:

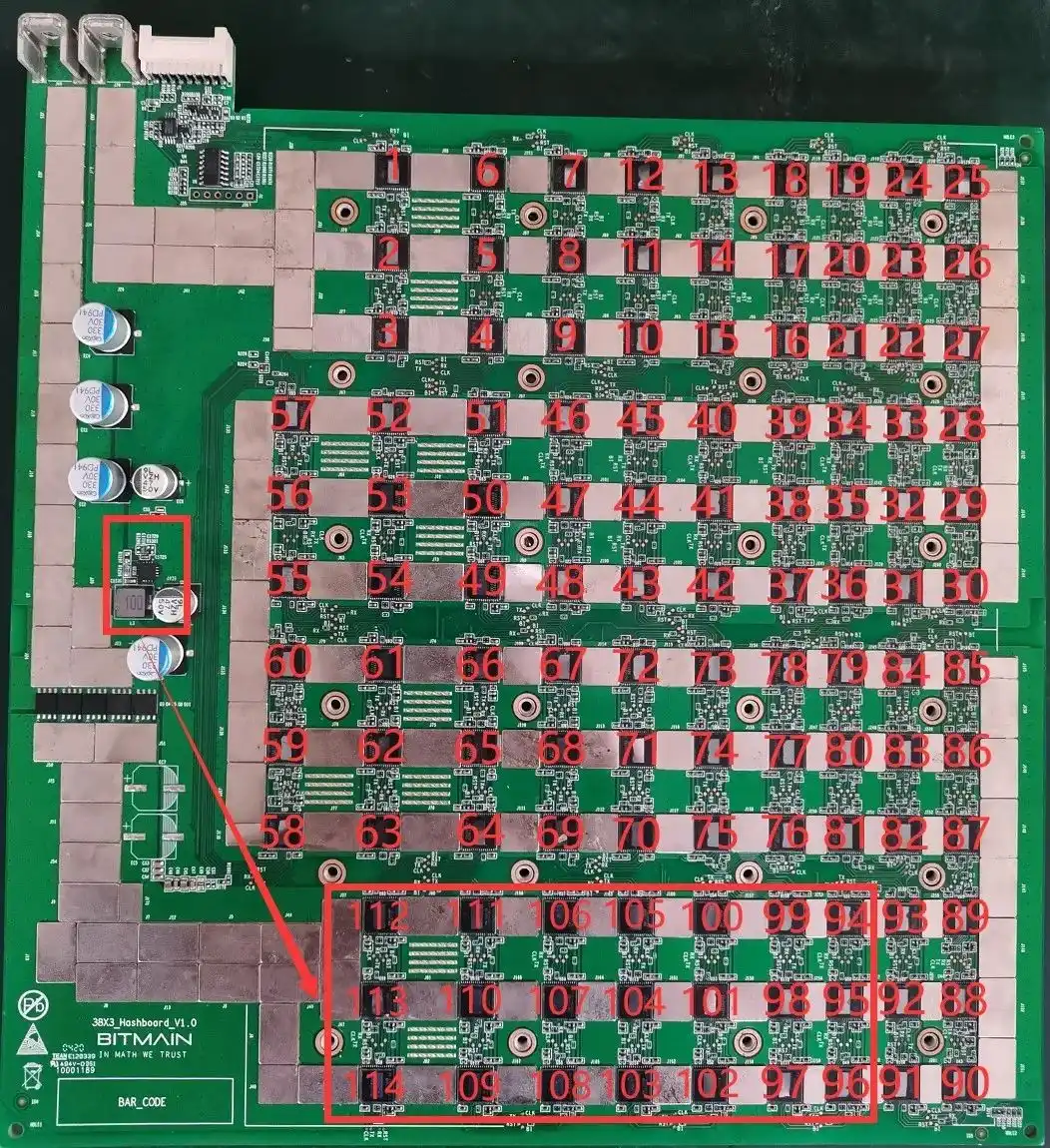

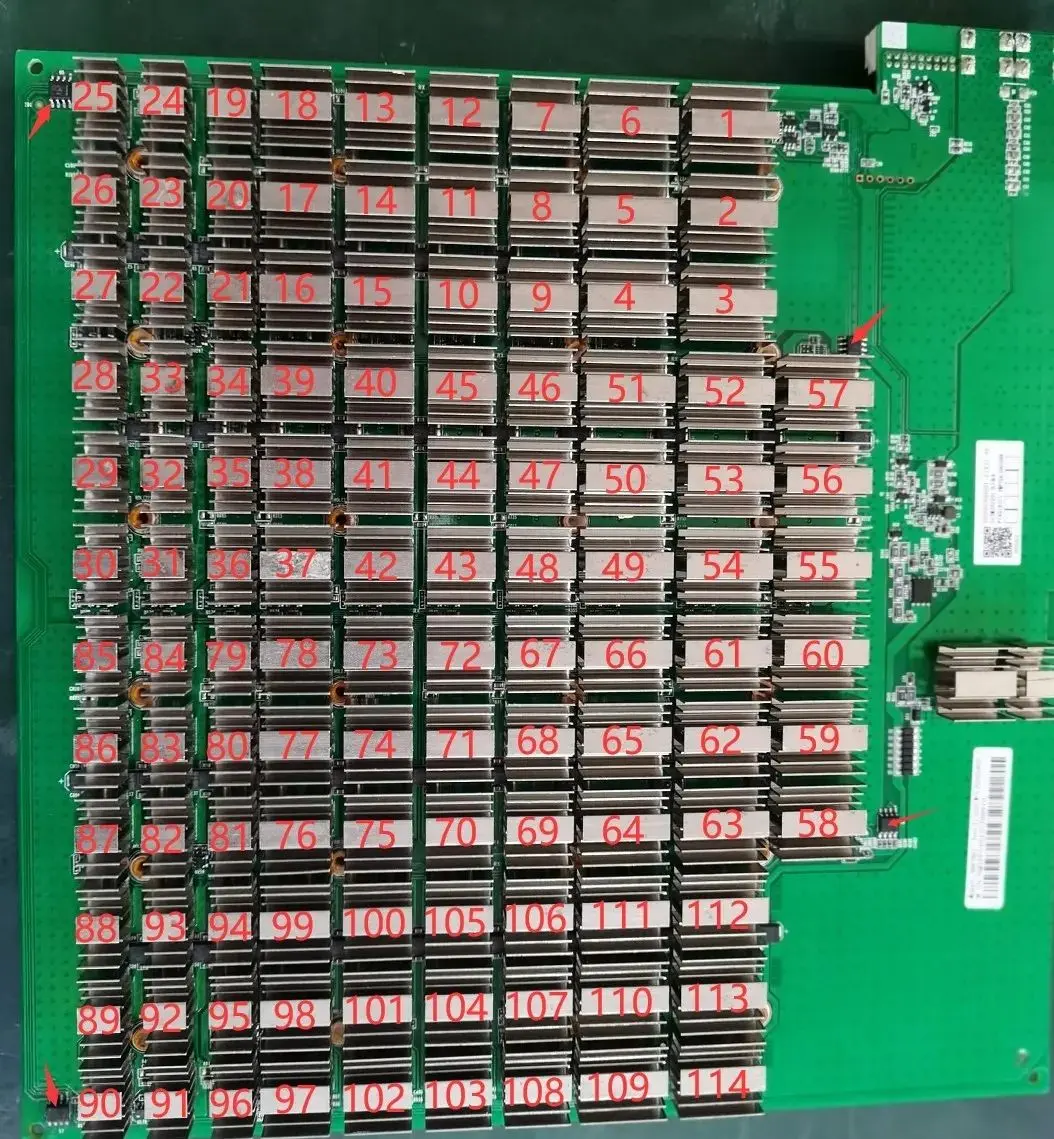

Następnie spójrzmy na strukturę roboczą wewnętrznej płyty komputerowej S19 Pro

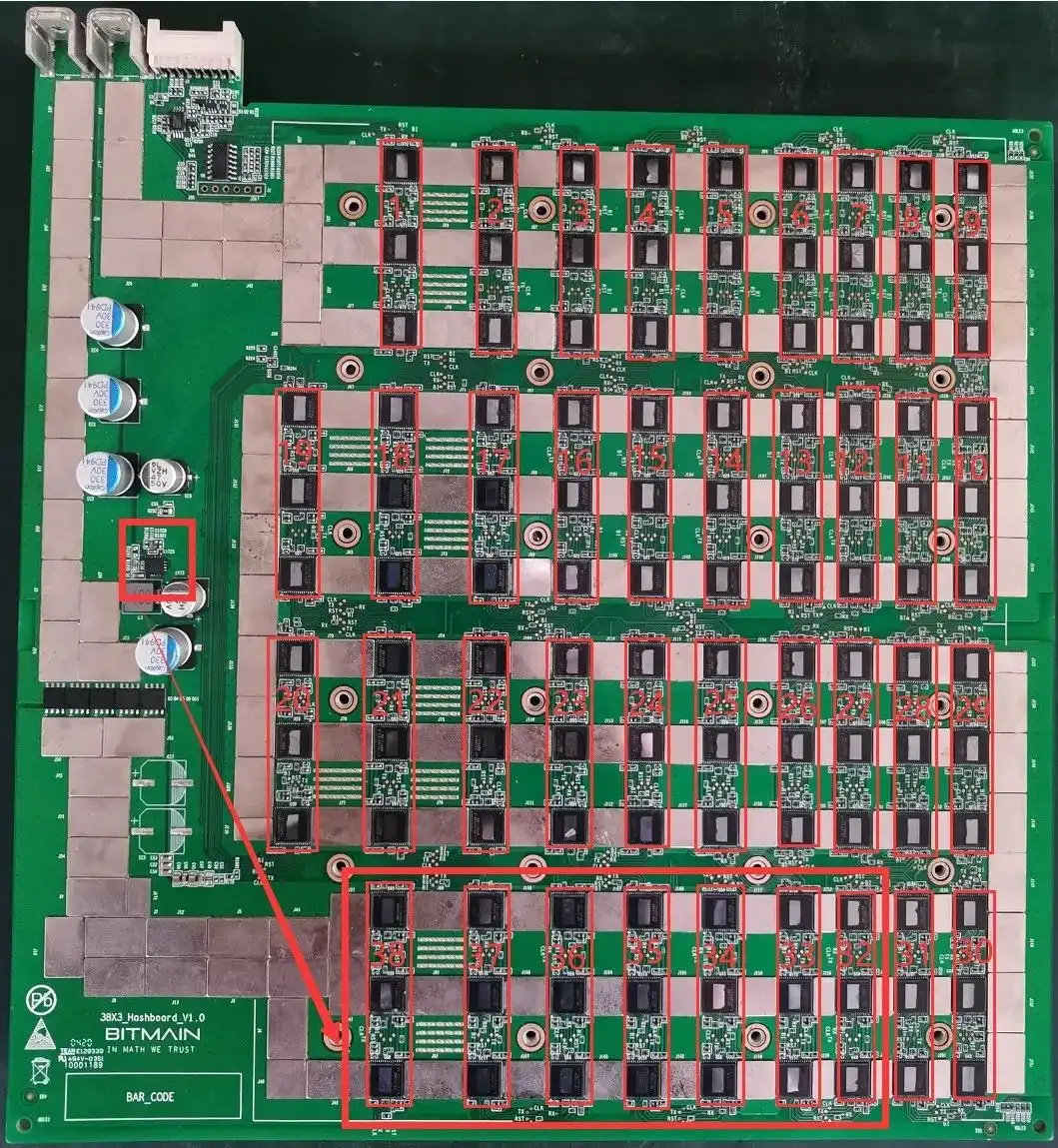

1. Rada obliczeniowa Antminer S19 Pro składa się z 114 układów, podzielonych na 38 grup (domeny), z których każda składa się z 3 IC;  Napięcie robocze układu S19 Pro wynosi 0,32 V;  38., 37., 36., 35., 34., 33. i 32. grupy (w sumie 7 grup) są zasilane przez wyjście 20 V od obwodu wzmocnienia Q9 do wyjścia 1,8 V do LDO, a od 31 do 1 grupy są zasilane przez VDD 12,6 V przez LDO, aby zapewnić 1,8 V.  Napięcie maleje o 0,32 V dla każdej domeny wstecznej.

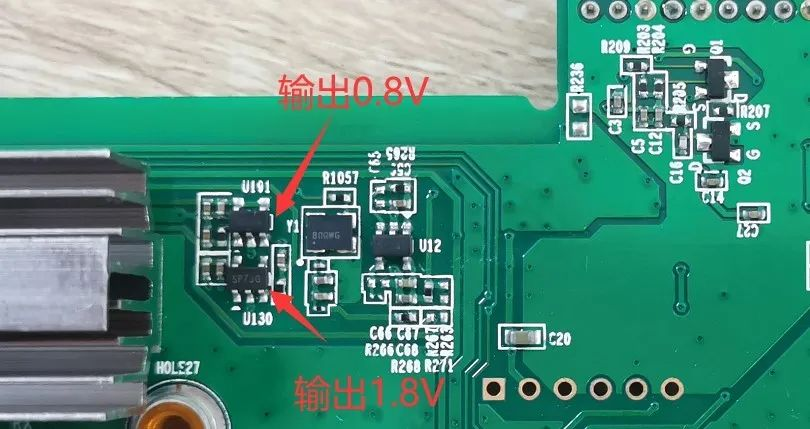

2. Wszystkie 0,8 V są dostarczane przez lokalne wyjście 1,8 V przez LDO, jak pokazano na poniższym rysunku:

W rzeczywistości po testowaniu Antminer S19 Pro działa bardzo dobrze pod względem zużycia energii, stabilności i innych warunków pracy w oficjalnie zalecanych warunkach środowiskowych.  Jeśli funkcjonuje płyta obliczeniowa, najczęstsze zjawiska obejmują raportowanie 0, liczby raportów i niską moc obliczeniową.  W takich sytuacjach możemy sobie z nimi poradzić w ten sposób…

(1). Gdy wyświetlacz LCD urządzenia testowego pokazuje „ASIC NG: (0)”, najpierw zmierz całkowite napięcie domeny i obwód doładowania 20 V, a następnie użyj sondy zwarcia, aby zwrócić punkt testowy RO i punkt testowy 1v8 między pierwszym i drugim układem, a następnie uruchomić program wyszukiwania układu.  Patrząc na dziennik portu szeregowego, jeśli w tej chwili można znaleźć 0 układów, będzie to jedna z następujących sytuacji:

A. Użyj multimetru, aby zmierzyć, czy napięcie w punktach testowych 1v8 i 0v8 wynosi 1,8 V i 0,8 V.  Jeśli nie, może to być nieprawidłowość w obwodach LDO 1,8 V i 0,8 V tej domeny lub dwa układy ASIC w tej dziedzinie nie są prawidłowo lutowane.  Większość z nich jest spowodowana krótkimi obwodami w kondensatorach filtru o 0,8 V i 1,8 V (zmierz wartości rezystancji kondensatorów filtra plastra z przodu i tyłu PCBA);

B. Sprawdź, czy obwody U2 i U3 i U4 są nieprawidłowe, takie jak wirtualne lucie w oporze itp.;

C. Zmierz oporność R232 lub R233 za pomocą multimetru, aby sprawdzić, czy znajduje się w granicach 1 omów, a odczyt nie przeskakuje.  Jeśli nie, zastąp tych dwóch rezystorów;

D. Sprawdź, czy na pierwszym układie znajdują się jakieś piny, które nie zostały odpowiednio przylutowane (podczas konserwacji odkryto, że na szpilkach znajduje się puszka po oglądaniu z boku, ale po usunięciu układu stwierdzono, że szpilki w ogóle nie były lutowane.

(2). Jeśli jeden układ można znaleźć w kroku 1, oznacza to, że pierwszy układ i poprzedni obwód są dobre.  Użyj podobnej metody, aby rozwiązywać problemy z kolejnymi układami.  Na przykład zwarcie Punkt testowy 1v8 i punkt testowy RO między 38. i 39. układem.  Jeśli dziennik może znaleźć 38 układów, nie ma problemu z pierwszymi 38 układami;  Jeśli nadal znajdują się 0 układów, najpierw sprawdź, czy 1v8 jest normalny.  Jeśli jest to normalne, chipsy po 38 mają problemy.  Kontynuuj korzystanie z wyszukiwania binarnego, dopóki nie zostanie znaleziony problematyczny układ.  Zakładając, że występuje problem z n -th Chip, gdy 1v8 i RO między układami N-1 i n -th są zwarte, można znaleźć układy N-1.  Jednak gdy 1v8 i RO między wiórami nth i n+1 są zwarte, nie można znaleźć całego układu.

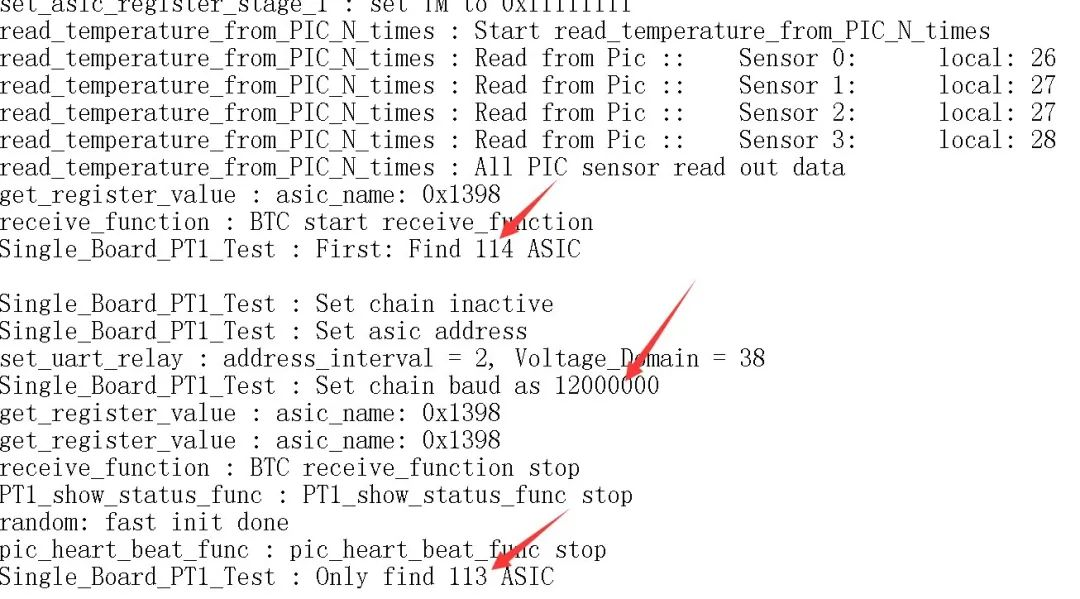

(3). Gdy wyposażenie testowe LCD wyświetla „ASIC 113: (Raport 113)”, wskazuje, że płyta operacyjna może wykryć 114 układów z szybkością 115200, ale znaleziono tylko 113 układów z prędkością 12 m, a jeden układ nie znaleziono w tempie 12 m.  Metoda naprawy: Korzystając z metody binarnej, zwarcie punktu testowego 1v8 i punkt testowy RO między 38. i 39. wiórami przez sondę zwarcia.  Jeśli dziennik może znaleźć 38 układów, pierwsze 38 wiórów jest w porządku;  Jeśli istnieją 47 zwarć i raporty dziennika 46, oznacza to, że 47. układ nie można wykryć i nie ma problemu z inspekcją wyglądu.  Zasadniczo zastąpienie 47. układu jest wystarczające.

(4). Podczas testowania wyświetlacza LCD urządzenia „ASIC NG: (X, STIONES Raporting of A CHIP)”, istnieją dwie sytuacje:

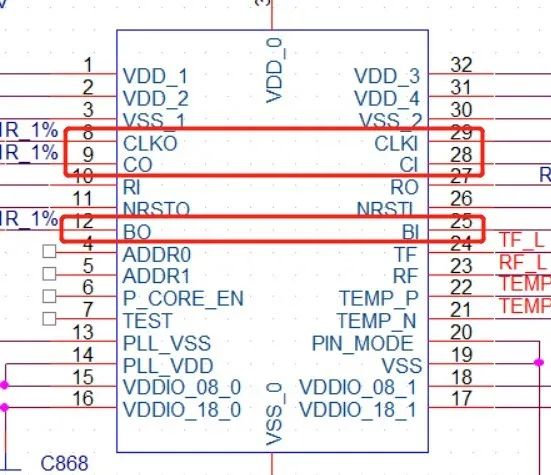

A. Pierwszy scenariusz;  Czas testowania jest zasadniczo taki sam, jak na płycie OK (zwykle wartość x nie zmienia się za każdym razem, gdy jest testowana) (czas testowania odnosi się do czasu od naciśnięcia przycisku testowania uruchomienia do LCD wyświetlającej wynik „ASIC NG: (x)”).  Ta sytuacja jest najprawdopodobniej spowodowana nieprawidłowym lutowaniem przednich i tylnych rezystorów CLK, CI i Bo, więc ważne jest, aby skupić się na tych 6 rezystorach.  Niskie prawdopodobieństwo wynika z nieprawidłowego lutowania następujących pinów w układach X-1, X i X+1:

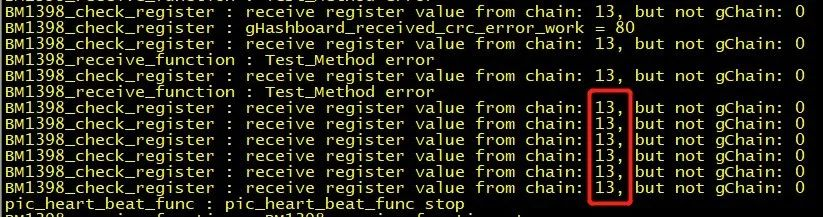

(B). Drugi scenariusz;  Czas testowania jest prawie dwa razy dłuższy niż na płycie OK (czasami wartość x może się zmienić podczas każdego testu, a czasem x = 0);  W tej chwili dziennik zwykle zawiera następujące informacje (czerwona liczba niekoniecznie może wynosić 13, w zależności od gniazda wiązki przewodów jest podłączone);  Podczas testowania zakłada się, że napięcia domeny prawie wszystkich domen przed nieprawidłową pozycją są mniejsze niż 0,3 V, a napięcia domeny tylnej domeny są prawie wszystkie wyższe niż 0,34 V.  Ta sytuacja jest spowodowana prawidłowym przylutowaniem układu, zwykle 1,8 V, 0,8 V, RXT, CLK nie są prawidłowo lutowane.  Sugeruj bezpośrednio pomiar napięcia domeny, aby zlokalizować, gdzie występuje problem.  Metody zwarcia 1v8 i RO stosowane w kroku 1 mogą również zlokalizować lokalizację anomalii.

(C). Obecnie większość wrażeń konserwacyjnych znalazła mikro zwarcia (0-severna setki omów) między sygnałami, które są spowodowane niską opornością pinów chipowych.  Możesz najpierw użyć pistoletu na gorące powietrze do lutowania i sprawdzić, czy jest OK.

(5). Jeśli moc obliczeniowa pojedynczej płyty jest niska, oto wygodna i szybka metoda do jej zlokalizowania i naprawy - to znaczy zaloguj się do oprogramowania IP za pośrednictwem oprogramowania Putty, aby obserwować, czy napięcie robocze domeny i powrót tej płyty nie są normalne, i naprawa go zgodnie z informacjami dziennika putty'ego.

Konkretna operacja jest następująca:

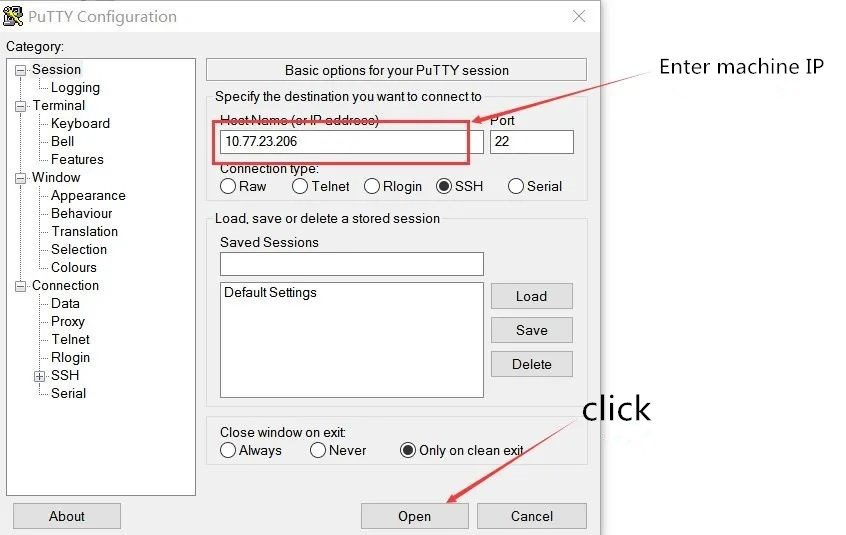

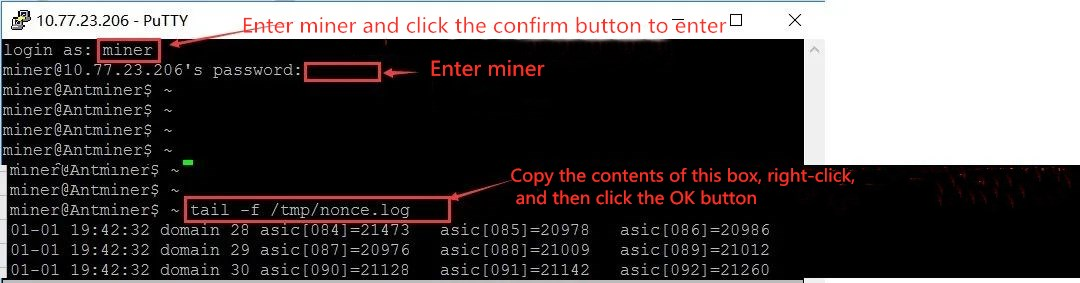

(1). Otwórz adres IP urządzenia z problemami wejściowymi i kliknij otwórz

(2). Wprowadzając nazwę użytkownika, hasło i polecenie testowe, możesz zobaczyć status domeny zwrotu i napięcia.  Jeśli istnieją nieprawidłowe warunki w napięciu nonce i domeny, możesz zmierzyć i naprawić na podstawie wydrukowanego nieprawidłowego układu.

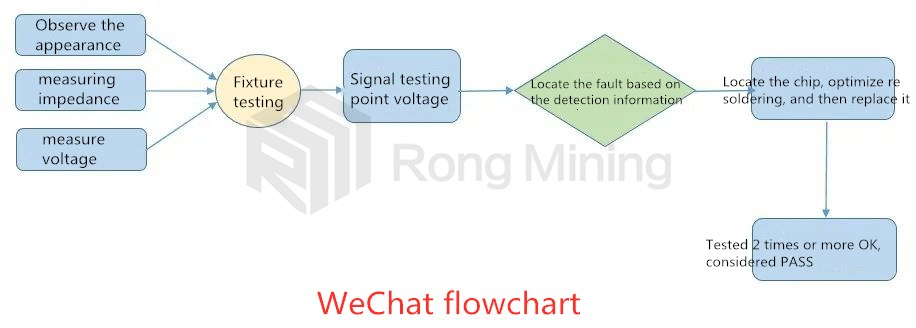

Wreszcie chciałbym podzielić się z wami procesem naprawy, mając nadzieję na pomoc dla wszystkich myśleć podczas naprawy maszyn wydobywczych:

Powyższe jest metodę analizy jakości i przetwarzania mojego inżyniera dla maszyny S19.  Jeśli masz jakieś pytania, możesz z nami skonsultować
